Нержавеющая сталь 95Cr18: термическая обработка как ключ к прецизионному производству и износостойкости
2025-06-23
описание：
Нержавеющая сталь 95Cr18 — это высокоуглеродистая высокохромистая мартенситная нержавеющая сталь, широко применяемая в производстве режущих инструментов, прецизионных подшипников и медицинских изделий благодаря сочетанию высокой твёрдости и устойчивости к коррозии. В статье раскрываются особенности термообработки и её роль в передовых отраслях.
I. Характеристики стали 95Cr18: идеальный баланс твёрдости и антикоррозионных свойств
Нержавеющая сталь 95Cr18 (также известная как 9Cr18, 95Х18, S44090) содержит 0,95% углерода и 18% хрома, обеспечивая сочетание высокой твёрдости (до HRC55 после стандартной закалки и отпуска) и отличной стойкости к коррозии в атмосфере, пресной воде и слабоагрессивных средах. Это делает её незаменимой в производстве высокоточных режущих инструментов, коррозионно-стойких подшипников и ключевых медицинских компонентов.
II.Термическая обработка: точная настройка свойств под различные задачи
Для раскрытия потенциала стали 95Cr18 применяется комплекс термообработки — закалка и отпуск:
- Закалка: проводится при температуре 1050–1100 °C в условиях вакуумного нагрева и масляного охлаждения, формируя пластинчатую мартенситную структуру и достигая твёрдости HRC60–64 без окисления и обезуглероживания.
- Отпуск:
при 200–300 °C сохраняется твёрдость HRC58–62 — оптимально для режущих и хирургических инструментов;
при 400–500 °C повышается ударная вязкость (Akv ≥30 Дж), что необходимо для износостойких деталей, таких как шарики подшипников и штампы.
- Криообработка: охлаждение до −80 °C снижает остаточный аустенит до <5%, улучшая размерную стабильность высокоточных измерительных и авиационных компонентов.
III. Применение в различных отраслях: от промышленности до премиум-сегмента
Благодаря настраиваемым свойствам, нержавеющая сталь 95Cr18 находит применение в высокотехнологичных областях:
Производство ножей: используется как основной материал лезвий у брендов, таких как Zwilling (Германия) и Shun (Япония). На 40% увеличен срок остроты, высокая коррозионная стойкость идеальна для влажных условий.
Прецизионная механика и медицина: в подшипниках медицинских устройств — высокая твёрдость (HRC60+) и биосовместимость снижают износ в имплантах и стоматологических инструментах; компоненты из 95Cr18 с PVD-покрытием применяются в полупроводниковом оборудовании.
Штамповка и пресс-формы: после азотирования поверхность достигает твёрдости HV1000+, повышая срок службы пресс-форм при обработке нержавеющих листов в автоиндустрии.
IV.Готовая продукция и контроль качества: поддержка передовых производств

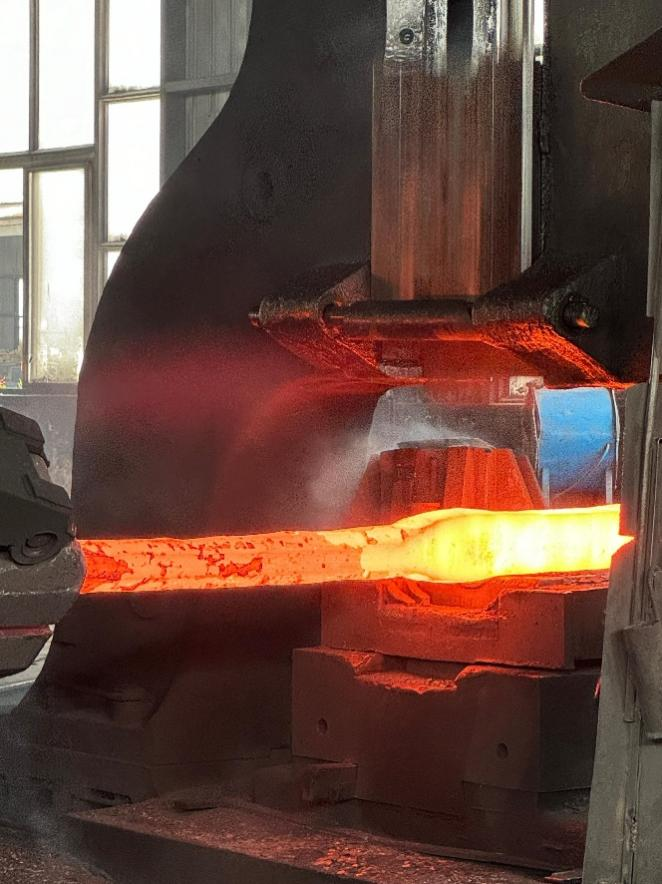

Крупнейшие китайские поставщики спецсталей обеспечивают регулярные поставки 95Cr18 в виде горячекатаных круглых прутков, холоднокатаных листов и поковок (диаметром 10–200 мм и толщиной 1–50 мм). Вся продукция сертифицирована по ISO9001 и проверена SGS. Возможна поставка термообработанного материала (закалка + отпуск) под заказ.
V. Заключение
Нержавеющая сталь 95Cr18 с формулой "высокий углерод — высокий хром" выступает связующим звеном между металлургией и высокоточным производством. Улучшенные технологии термической обработки и стабильные поставки позволяют материалу активно внедряться в авиацию, медицину и электронную промышленность, предоставляя прочную основу для развития умного производства в Китае.
В наличии горячекатаные круги из стали 95Cr18. Сертифицировано по ISO9001 и протестировано независимыми лабораториями. Возможна термообработка по требованию. Свяжитесь с нами для получения коммерческого предложения.
