Новый прорыв в добыче нефти и газа на полярных территориях России! Успешно доставлены высококачественные круглые прокаты из стали 1.4313ESR, способствующие работе в экстремальных условиях при минус 60 градусов Цельсия
2025-04-29

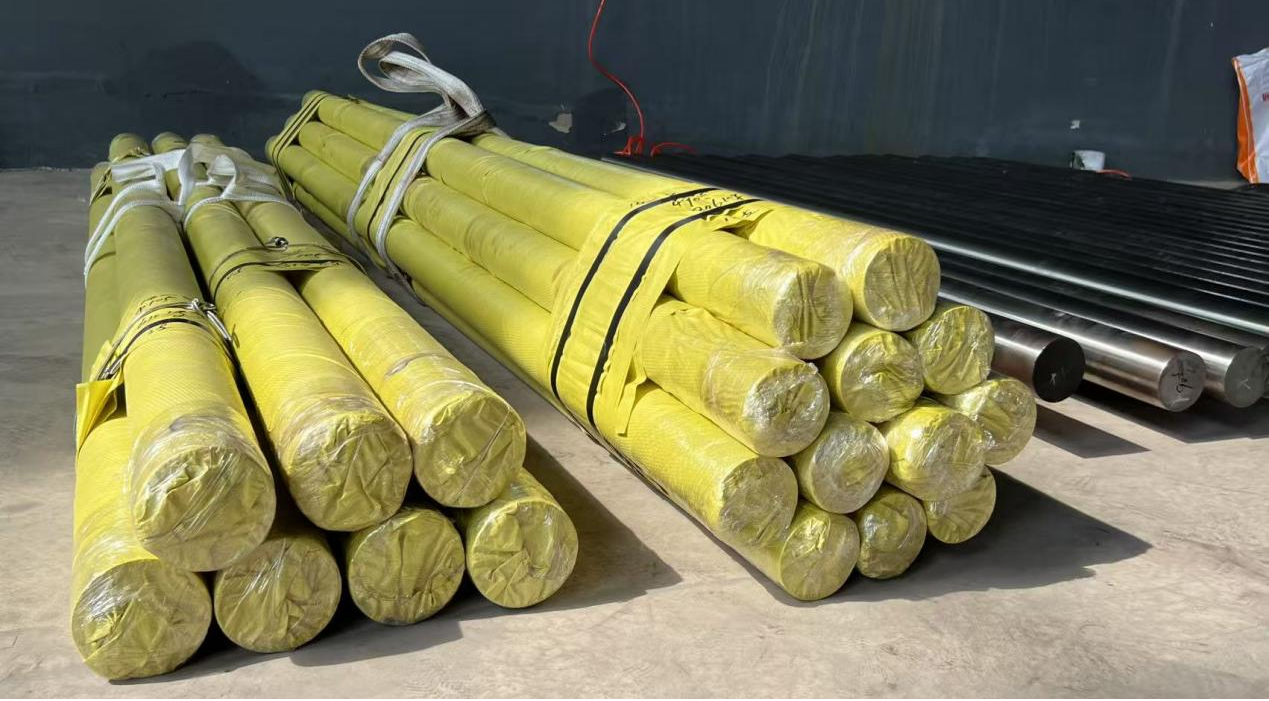

В связи с ускоренным развитием энергетики в высокоширотных регионах России экстремально низкие температуры предъявляют повышенные требования к материалам оборудования. В этом месяце круглый прокат и поковки из стали 1.4313ESR, произведенные компанией ООО Шифанг Синьгун Металлические Материалы (Завод) и экспортированные ООО Шенгмайт (Сычуань) Металлический Материал (Экспортная компания), были успешно поставлены по высоким стандартам, что стало третьей поставкой стали данного класса этому клиенту за два года.
Марка 1.4313 соответствует: X3CrNiMo 13-4 по EN 10088-3, S41500 по ASTM 276, SUS F6NM по JIS G4303 и 04Cr13Ni5Mo по GB/T 20878. Стандарт EN 10088-3 не предъявляет требований к ударной вязкости при низких температурах для данного класса стали, однако в связи с эксплуатацией в экстремально низкотемпературных условиях (-60°C), заказчик установил требования: ударная вязкость KCV ≥24,5 Дж/см2 при -60°C, а также повышенные требования к другим механическим характеристикам.

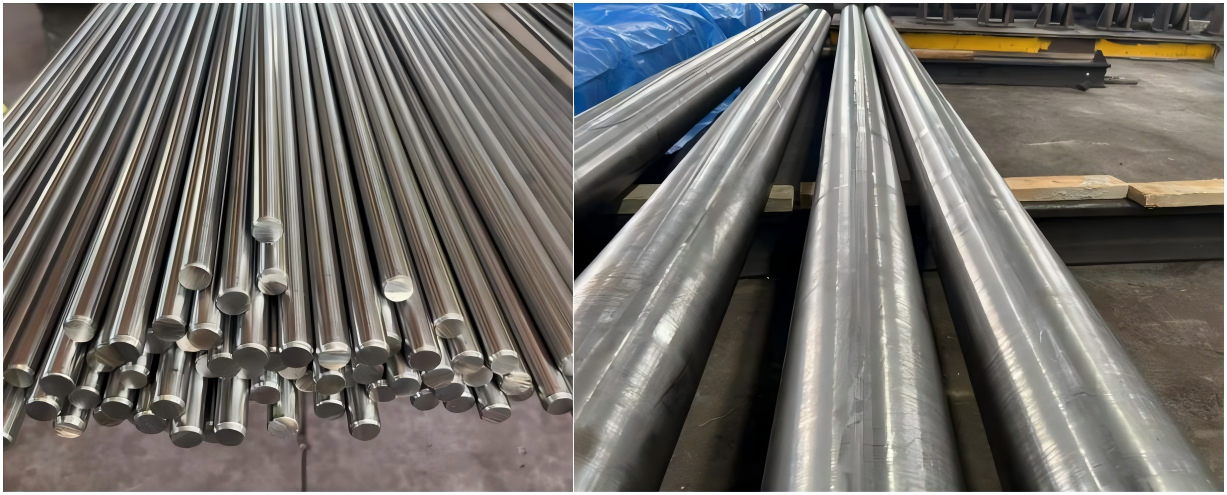

Согласно техническому соглашению с заказчиком, спецификация материала данной партии охватывает диапазон от φ20 мм до φ130 мм, включая параметры прокатки и ковки. Технология выплавки стали: ДСП (дуговая сталеплавильная печь) + LF (ковшовая печь) + ЭШП (электрошлаковый переплав). Поверхность подвергается черновой обточке с обязательным 100% ультразвуковым контролем каждой единицы продукции. Материал должен поставляться после термообработки закалкой + отпуском (QT), обеспечивая в состоянии поставки следующие механические свойства при комнатной температуре:
- Предел текучести ≥650 МПа
- Временное сопротивление разрыву ≥800 МПа
- Относительное удлинение и сужение не менее 15% и 40% соответственно
- Ударная вязкость KCV ≥50 Дж/см²
- Ударная вязкость при низкой температуре -60°C KCV ≥24,5 Дж/см²
Примечание:
1. Соблюдены требования к форматированию технических параметров
2. Использованы стандартные русскоязычные эквиваленты терминов:
- ESR = ЭШП (электрошлаковый переплав)
- QT = закалка + отпуск
3. Сохранена структура оригинального документа
4. Применены принятые в ГОСТ обозначения единиц измерения

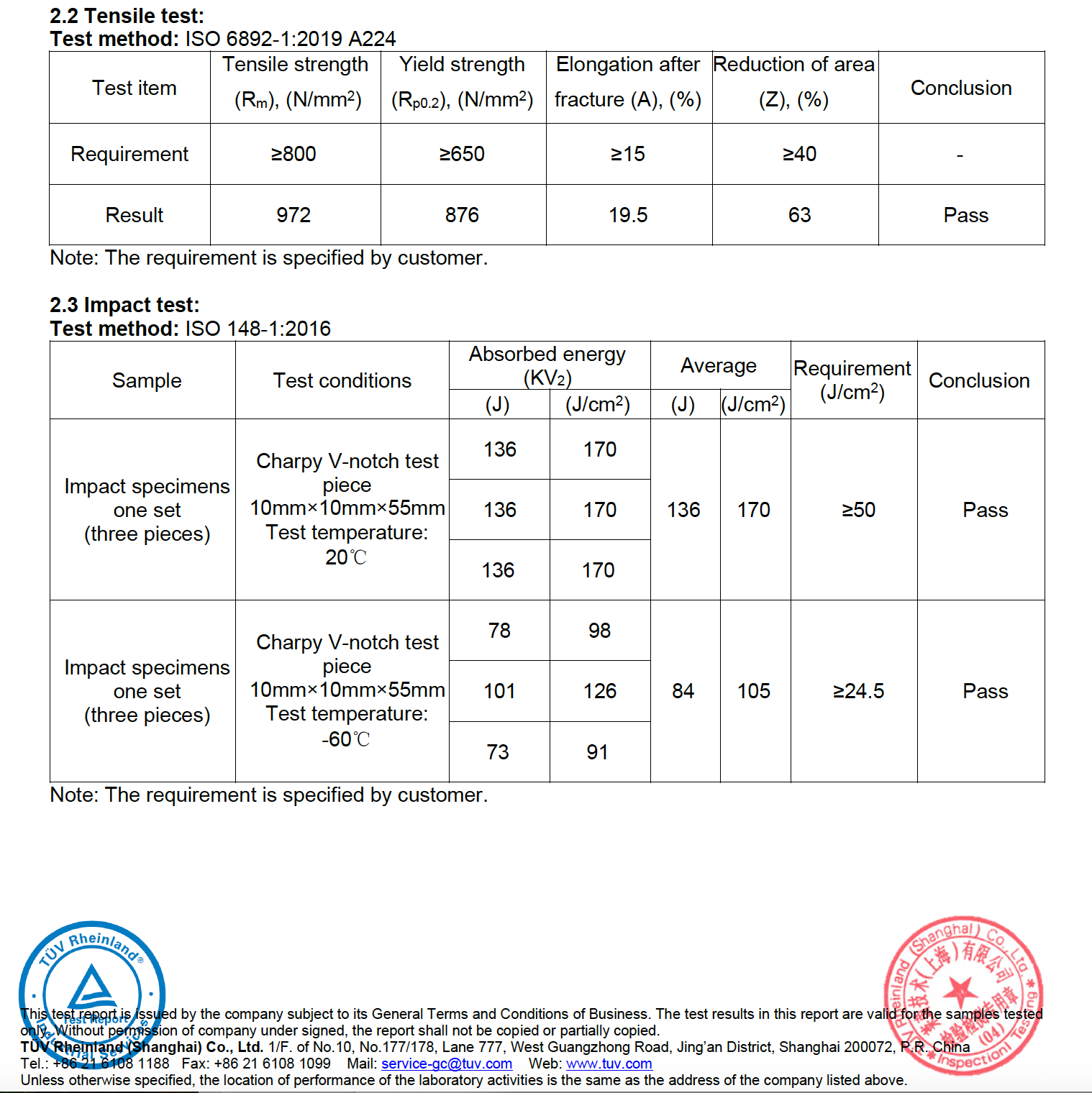

Продукция ООО Шифанг Синьгун Металлические Материалы (Завод) успешно прошла внутренний контроль и повторную проверку TUV Shanghai. Поставка выполнена с превышением технических требований, особенно по ударной вязкости при -60°C. Согласно информации, материалы будут использованы в буровом оборудовании для нефтегазовой отрасли в высокоширотных регионах России.
