Прорыв в технологии фильер из стали 630 — новый этап в производстве высокотехнологичных волокон
2025-06-06
Сталь 630 (UNS S17400, 17-4PH, SUS 630, 1.4542, X5CrNiCuNb16-4, 0Cr17Ni4Cu4Nb, 05Cr15Ni5Cu4Nb) — это мартенситная коррозионностойкая сталь с упрочнением старением, обладающая прочностью на разрыв 1000–1300 МПа, регулируемой твёрдостью HRC30–45 и отличной стойкостью к кислотно-щелочной коррозии. Соотношение 17% хрома и 4% никеля обеспечивает ей превосходную устойчивость к агрессивным средам расплава полиэфиров и полиамидов по сравнению с традиционной нержавеющей сталью (например, 316L).
Комбинация закалки и старения позволяет точно регулировать прочность и вязкость материала: при низкотемпературном старении (480℃) достигается максимальная твёрдость (до HRC45) для высоконагруженного прядения, в то время как высокотемпературное старение (620℃) обеспечивает баланс между обрабатываемостью и стабильностью, что необходимо при формировании сложных отверстий.
I.Высокопроизводительный материал для высокоточной обработки
1.Прецизионная ковка и термообработка: высокотемпературная ковка при 1050℃ измельчает зерна, а сфероидизующий отжиг снижает твёрдость до HB≤300, обеспечивая основу для последующей микрообработки. После раствора и закалки в воде формируется однородная аустенитная структура. В процессе старения выделяются фазы упрочнения Ni₃Cu и NbC, что повышает износостойкость на 40%.
2.Микрообработка на уровне микронов: используются 5-осевые станки с ЧПУ, фемтосекундная лазерная перфорация (точность ±0,002 мм) и электрохимическая полировка (шероховатость внутренних стенок Ra≤0,1 мкм), что позволяет точно контролировать диаметр фильерных отверстий от 0,05 до 1,0 мм для производства сверхтонких волокон (например, расплавных тканей с диаметром 1–5 мкм).
3.Поверхностное упрочнение: ионное азотирование (твёрдость HV1200) и покрытие TiN методом PVD повышают антиприлипаемость фильер на 60%, эффективно предотвращают обрывы волокон из-за задержек расплава, а срок службы одной фильерной пластины увеличивается с 3 до 8–12 месяцев.

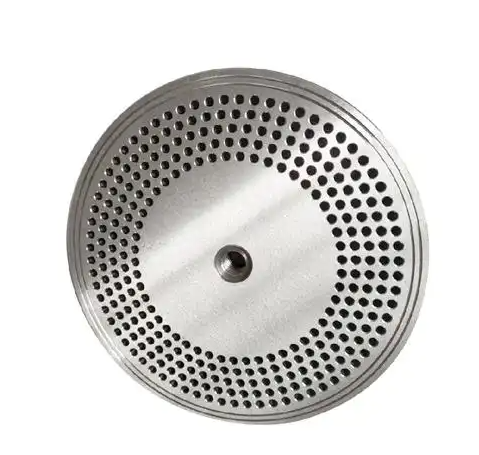

II.Области применения фильерных пластин из стали 630
В производстве синтетических и специальных волокон фильерные пластины из стали 630 благодаря своим технологическим преимуществам кардинально меняют рыночные стандарты:
1.Обычные волокна: от «объёма» к «качеству»
Полиэфирные / нейлоновые волокна: при производстве полиэфирной нити и нейлона 66 фильеры из стали 630 демонстрируют в 3 раза более высокую коррозионную стойкость по сравнению с быстрорежущей сталью (SKH51), значительно повышают сопротивляемость к эрозии расплава. Суточная производительность одной ячейки превышает 20 кг, что на 25% больше, чем у традиционных материалов. Один из ведущих химических волоконных заводов Китая сэкономил более 5 миллионов юаней в год на заменах форм.

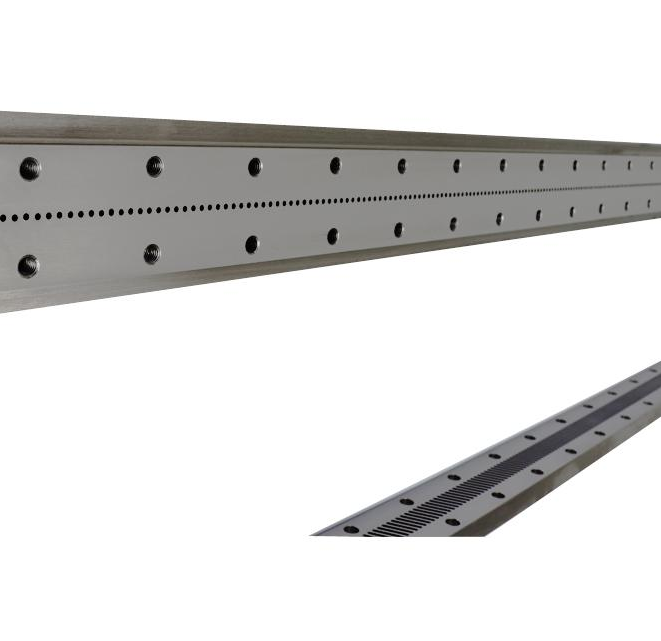

Производство расплавных тканей: для щелевых фильер с соотношением длины к диаметру 20:1, используемых в масках и фильтрах, высокая термическая стабильность стали 630 (выдерживает расплавы до 300℃) и зеркальная поверхность (Ra≤0,05 мкм) обеспечивают отклонение в диаметре волокна менее 1,5%, что способствует выпуску высококачественного нетканого материала.
2.Функциональные волокна: ключ к «дифференцированному» производству
Формованные волокна: успешно обработаны фильеры с трёхлучевыми, полыми и другими сложными отверстиями, что придаёт волокнам свойства блеска, влагоотведения и дышащей структуры. Текстильная компания из Чжэцзяна на основе стали 630 разработала «воздушные» волокна, прочность на разрыв которых увеличилась на 18%, а рыночная цена — на 30%.
Композитные волокна: в производстве антибактериальных и эластичных волокон типа «сердцевина-оболочка» стабильность геометрических размеров (деформация при старении <0,005%) гарантирует равномерную коэкструзию двух компонентов, устраняя проблему расслоения, характерную для традиционных материалов.
3.Высокотехнологичные волокна: преодоление технологических барьеров
Предпряжа для углеродных волокон: для прядения PAN-основы углеродного волокна требуется сверхгладкая поверхность фильеры (Ra≤0,05 мкм). Благодаря лазерной микрообработке и алмазному покрытию, сталь 630 обеспечивает ультрагладкую поверхность, способствуя стабильному производству отечественного волокна уровня T800 и выше.
Медицинские волокна: соответствует стандартам биосовместимости (например, ISO 10993). При производстве рассасывающихся хирургических нитей и волокон для тканевой инженерии сталь 630 демонстрирует лучшую устойчивость к коррозии в биологических жидкостях по сравнению с нержавеющей сталью 316L, обеспечивая безопасность в премиум-сегменте медицинских материалов.
III.Заключение
Фильерные пластины из стали 630, благодаря сочетанию прецизионной ковки + старения + высокоточной обработки + поверхностного упрочнения, успешно объединяют высокую прочность, коррозионную стойкость и точность формообразования. Они широко применяются в производстве полиэфирных, нейлоновых, формованных и высокотехнологичных волокон.
Основные преимущества заключаются в следующем:
Длительный срок службы: технологии обработки поверхности значительно повышают износостойкость, снижают частоту замен фильер и уменьшают время простоя оборудования;
Высокая стабильность: контролируемые механические свойства материала гарантируют постоянство формы отверстий в процессе прядения и однородность получаемого волокна;
Технологическая адаптивность: возможность настройки температурного режима старения позволяет адаптировать фильеры к различным процессам прядения — от термоплавкого до растворно-холодного.
По мере развития текстильной промышленности в сторону функционализации и высокой точности, значение фильер из стали 630 в производстве высококачественных волокон будет только расти.
